2013/01/05 cub 腰上O/H ② 組立て

2013/01/05
今日は各パーツをブラストします。

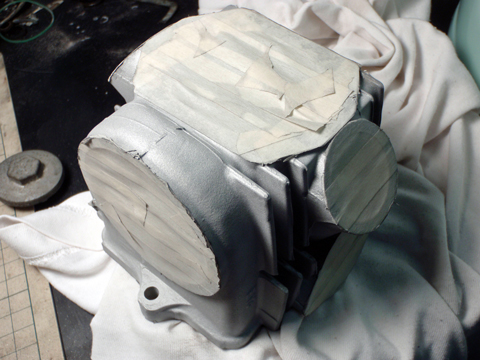

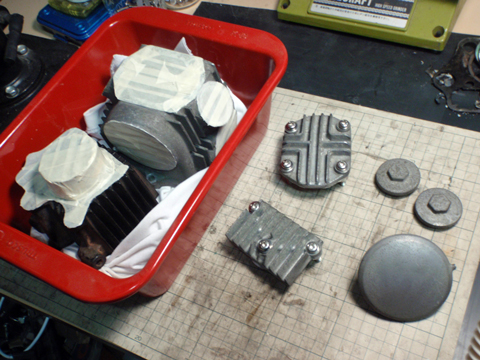

マスキングしておく。


ブラスト前。

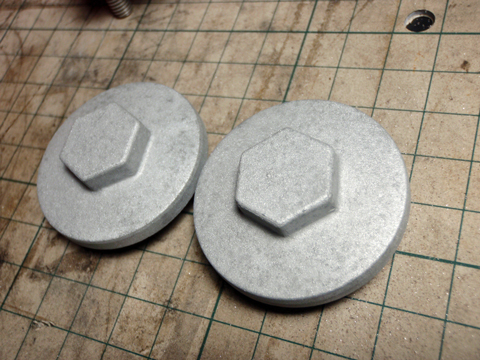

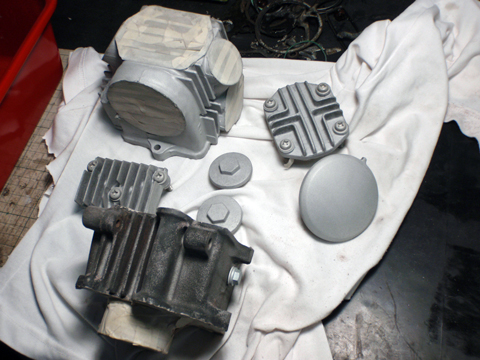

アルミナにてブラスト後。

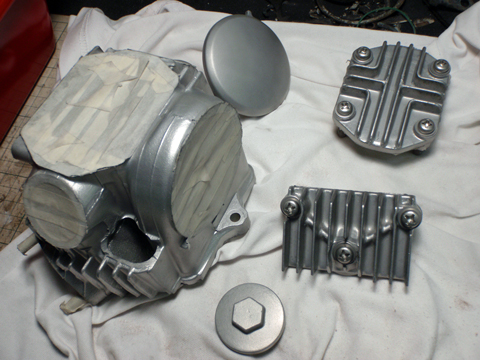

ヘッドも。


全体的にツヤなしのグレーになります。

シリンダーは黒染塗装しますがヘッドなどは塗装しませんのでガラスビーズで
再度ブラストして保護します。

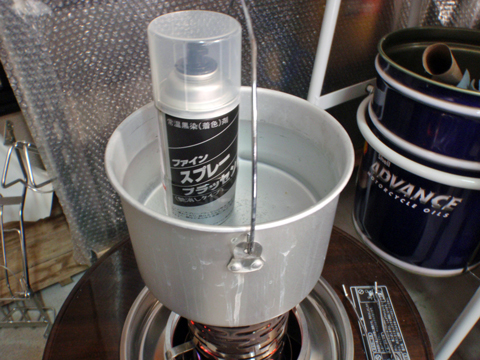

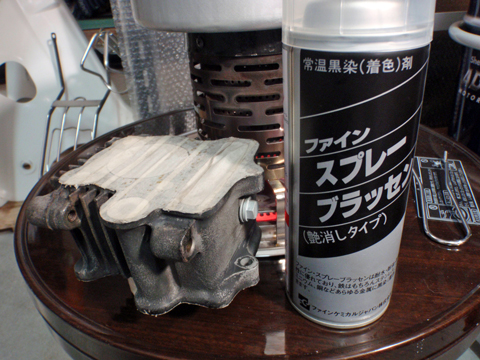

シリンダーはお手軽黒染スプレーにて塗装。

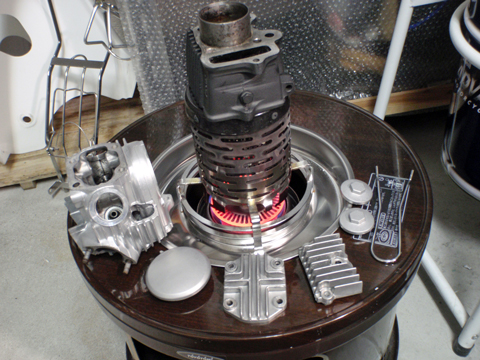

寒いので湯煎しておきます。

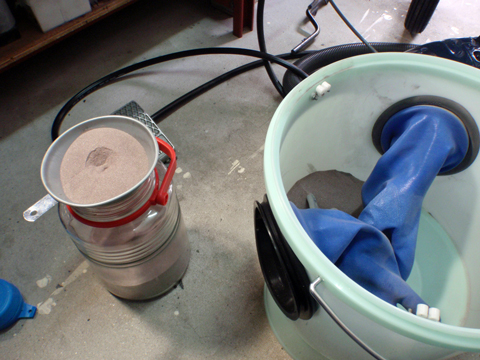

塗装と並行してメディアを入れ替えガラスビーズにて再度ブラスト。

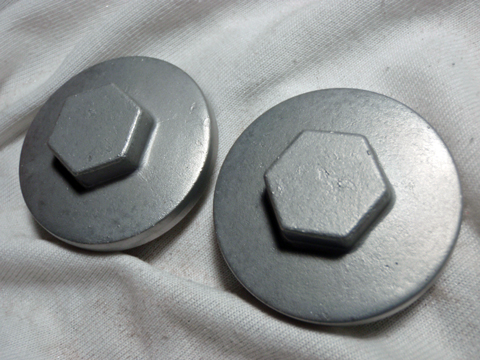

ガラスビーズにてブラスト。コーティングされてツヤが出ました。


ピカピカに。(^^♪


そして乾燥および焼き付け中。

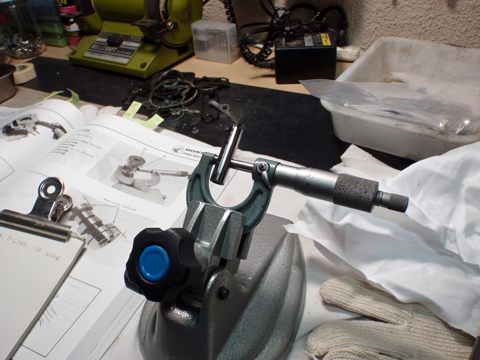

その間に各パーツの寸法チェック。外側マイクロメーターしか持ってないので
内径はパス。外形のみチェックしました。



ちなみに、

ロッカーアームシャフト IN 10.43m/m
              EX 10.42m/m

カムシャフト      IN 26.56m/m
             EX 26.39m/m

バルブスプリング    IN インナー 32.3m/m
                 アウター 35.2m/m
              EX インナー 31.8m/m
                 アウター 35.0m/m

ピストン        47.04m/m
ピストンピン      13.44m/m

バルブステム      IN 5.48m/m
              EX 5.46m/m

基準値内でした。

まず、ヘッドから組んでしまいます。

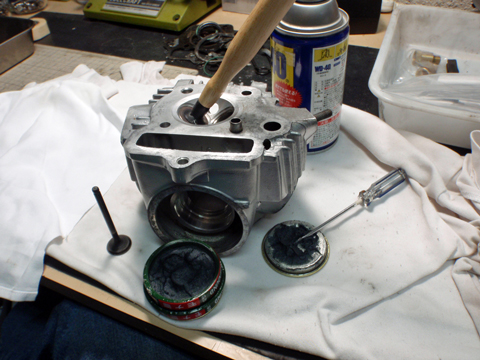

そのために、地味なバルブの摺合せ作業を行います。


タンタンタンタン・・・ひたすらタンタンタンクルタンタンタンクル・・・

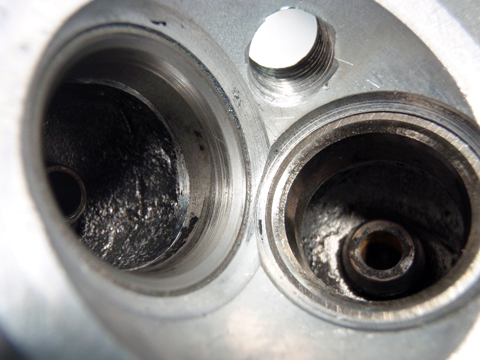

左(IN)は終了。右(EX)はカーボンを噛んでるので酷いです。

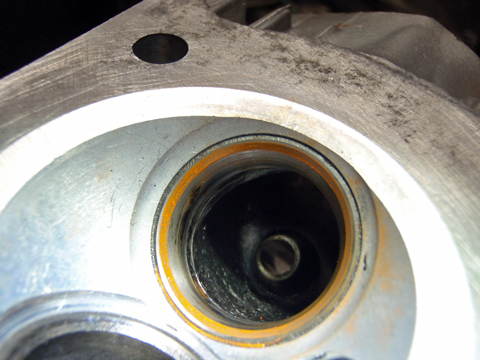

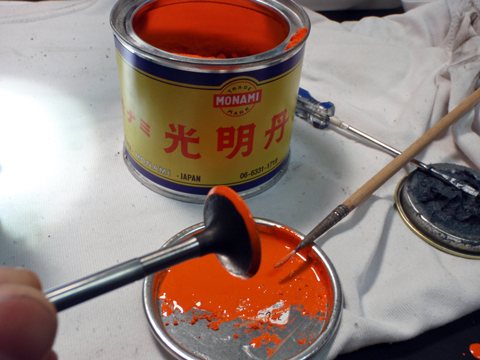

光明丹にてチェック。


ま、ええんちゃう。

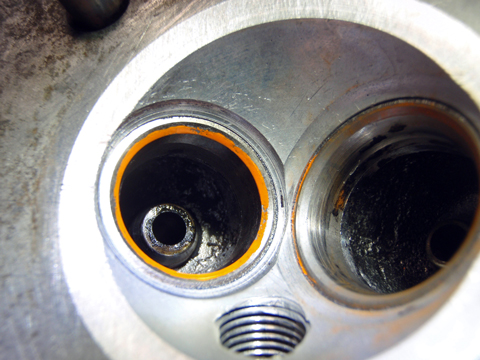

EX側も同じようにタンタンタンタンクルタンクルタンタンタンタン・・・


まだ甘いけど・・もういいや。

で、ヘッドを組み立てていきます。

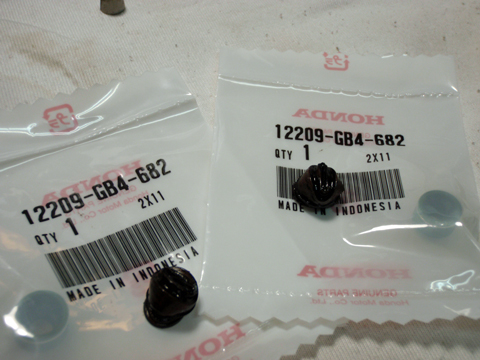

ステムシールは交換します。


新旧比較ですが、破壊せずに取り外せませんでした。(^_^;)

バルブを組み込んで、カムとロッカーアームを組み込んで完了。
次はシリンダーです。まずはピストンの組み込み。

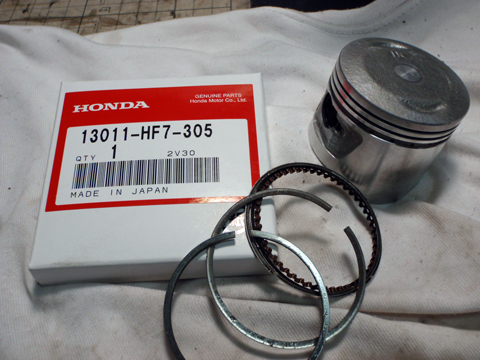

リングは交換します。リングの上面を表す刻印は小さすぎてローのガンにはつらいよ。(^_^;)

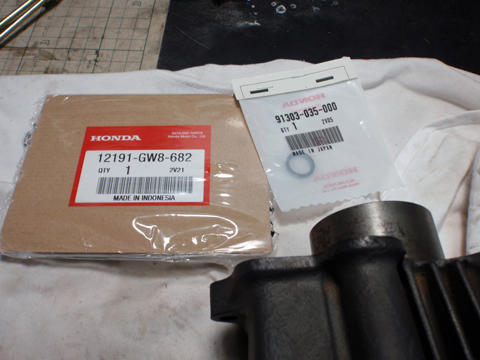

シリンダーガスケットをOリングは交換。120°づつ振り分けてね。

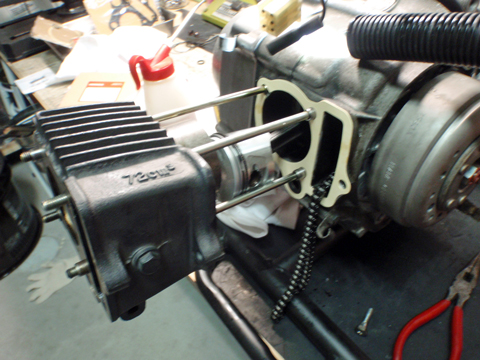

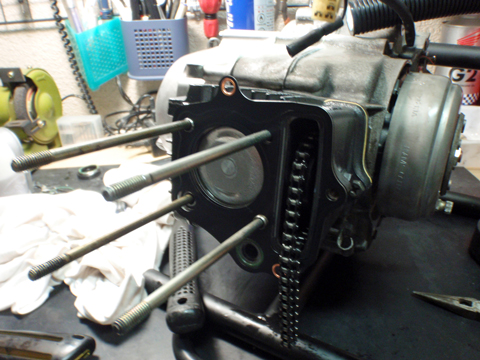

ドッキング。

で、次はヘッドを組みます。

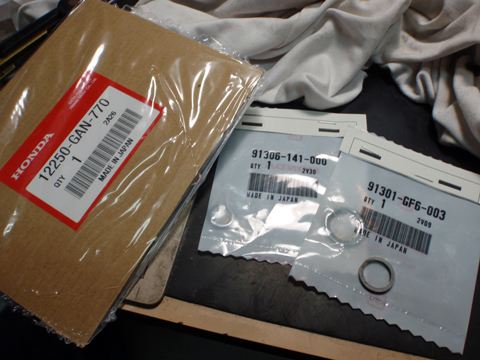

ガスケット、Oリング類は交換。カラー、ノックピンは再利用。


なんかカタチが違うけど仕方ない。(^_^;)

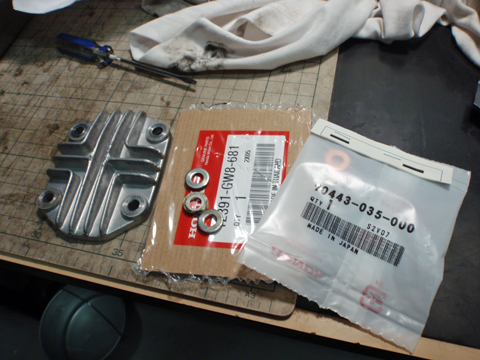

ヘッドを組んでカバーを取り付けてスタッドボルトを締め付ける。


ガスケットと一か所ある銅ワッシャーは交換。他のワッシャーは再利用。

で、バルブタイミングを合わせます。

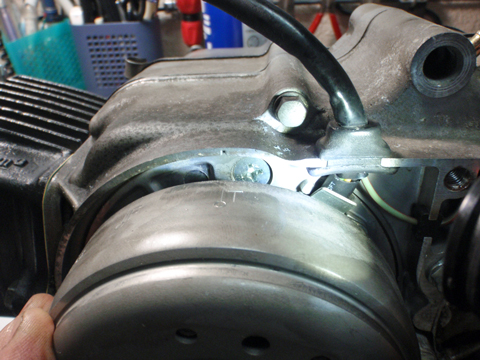

Tマークを合わせて・・・

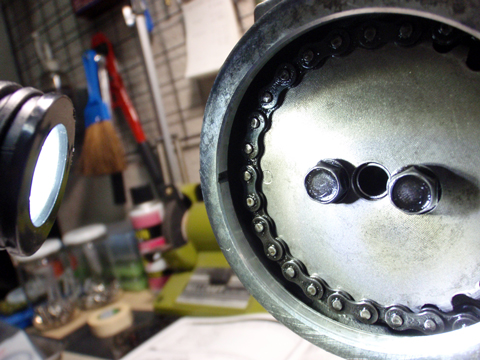

カムシャフトの合わせマークを合わせる。

今日はここまで。
