2013/01/06 cub 腰上O/H ③ クラッチ交換~搭載完了

2013/01/06

やれやれ。(^_^;)
今日で正月休みが終わりですので、ちゃっちゃと終わらせるつもりだったんですが・・・

まずは、機能の続きでタペット調整。


IN、EX共に0.05±0.02なのですが、0.04に合わせました。
エンジン単体だとラクチンだ。(^^♪

あとはサイドカバーをつけたら腰上はOK。


各ガスケットとOリングは交換します。

次にクラッチですが、コスト的にassyで交換することにしました。

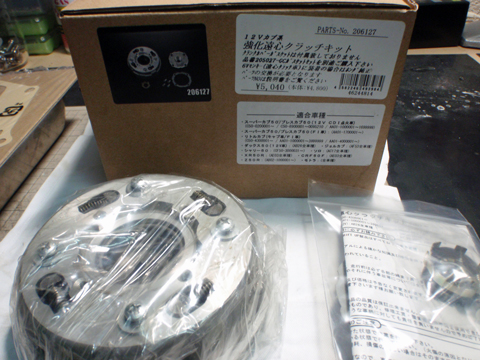

シフトアップ製の強化クラッチキット。

強化と言っても50の強化版なので70/90と同じウエイト量なのです。
思えばこれがまずかったのかも知れません。


クラッチカバーを外します。

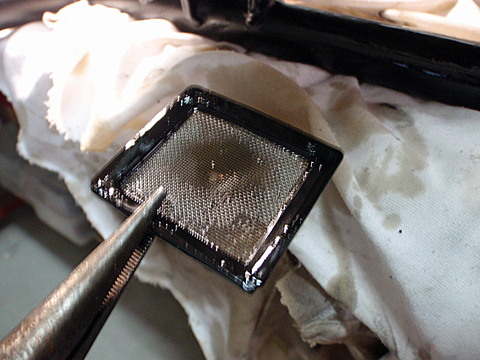

フィルターを確認しましたが、案外ゴミはなかったっです。
洗浄再利用。

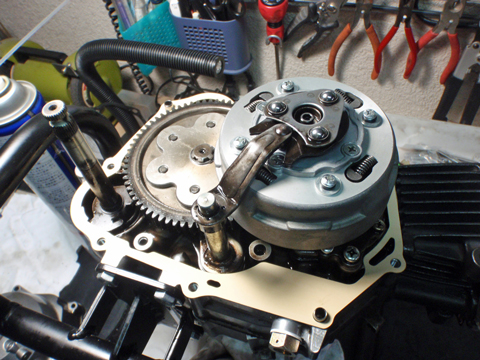

クラッチはassyで取り外します。

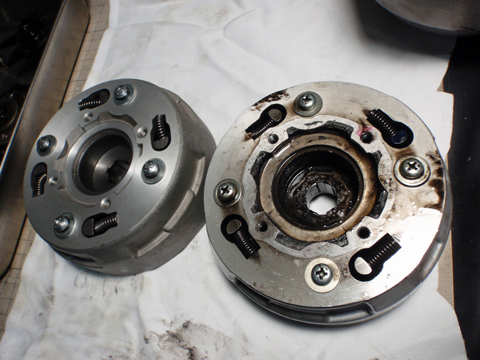

新旧比較。

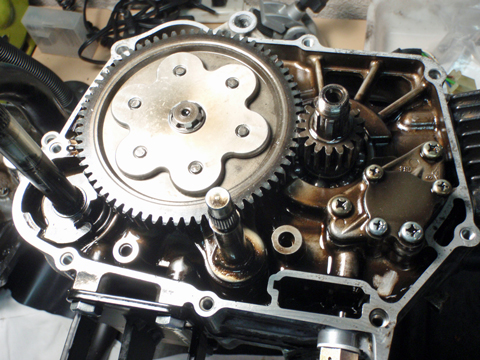

構造上、遠心力でゴミはココに溜まります。
今回はASSY交換なので掃除しません。

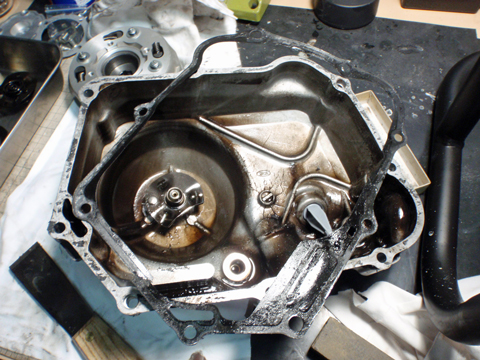

ガスケットはすんなり取れました。

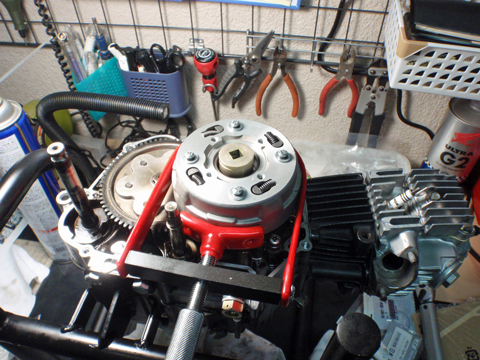

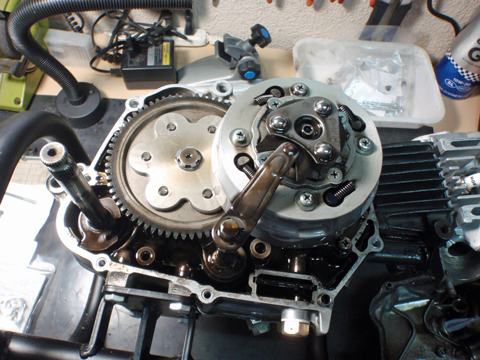

まわり止めを使ってクラッチを固定します。


キックペダルシャフトのOリングもついでなので交換。

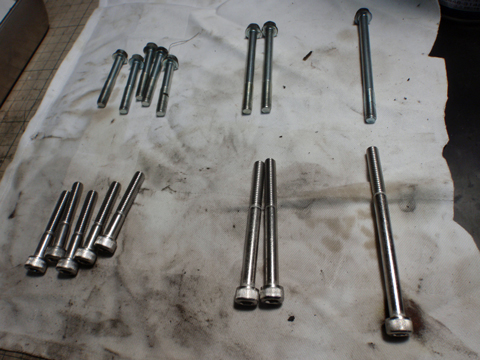

ボルトはステンのキャプボルトに交換。

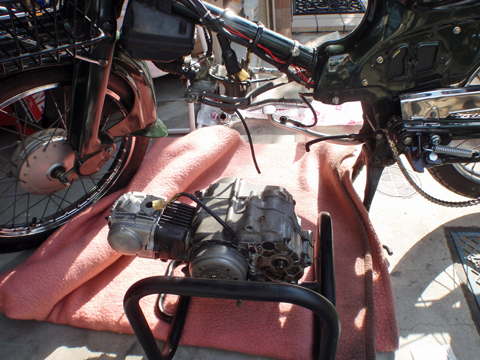

載せましょう。

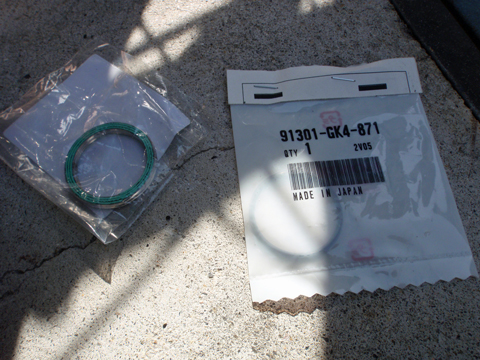

インマニとマフラーのガスケットは交換。

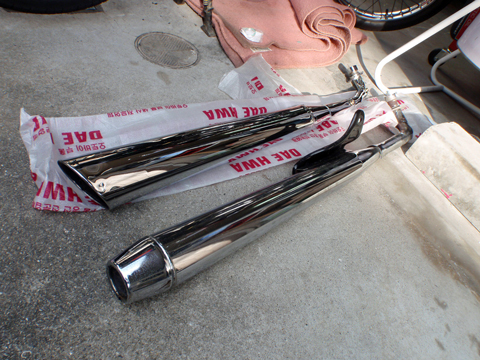

マフラーもスラッシュカットタイプに交換します。

そして、エンジン始動。



一発目のキックで初爆、二発目で無事始動しました。
暫く暖気してOIL漏れなどをチェック。
さあ、片づけて試運転かと思ったその時!

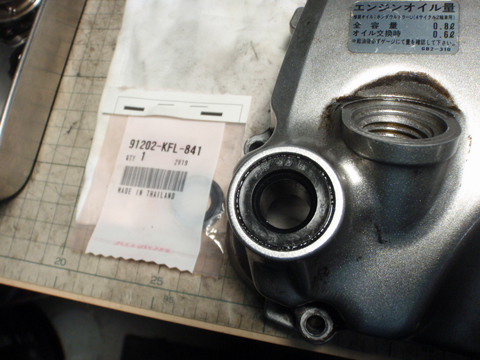

がびーん!ベアリングを忘れた!

・・・暫く脱力感で動けなかったです。(泣)

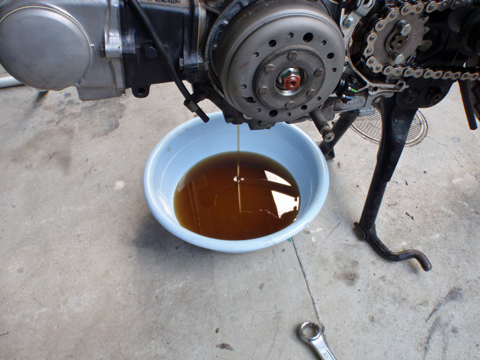

気を取り直してつけたばかりのマフラーや入れたばかりのOILを抜きます。


さすがにきれいです。

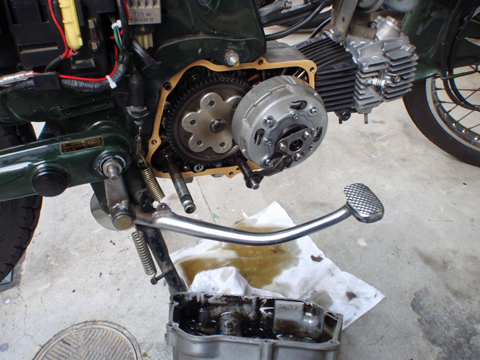

カバーを外しますが、取り付けは車体を寝かす必要があります。

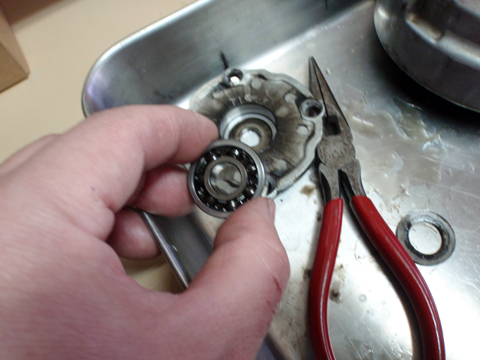

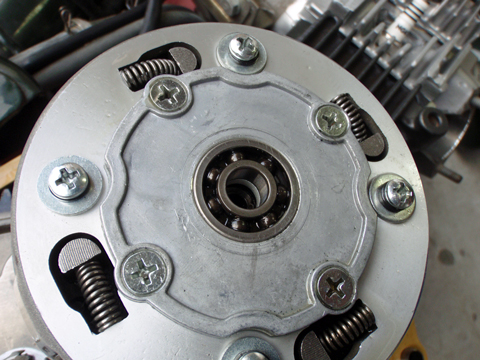

填めました。

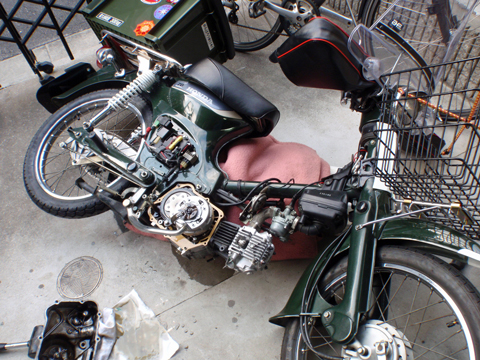

倒して取り付け。

そしてまた取り付けて抜いたOIL入れて今度こそ試運転に出かけます。

エンジンは普通に走るしOIL漏れもなし。
少しタペットを詰めすぎたか、回転が若干重い気がすする。
ま、アタリがつくまで暫くナラシかなぁ。

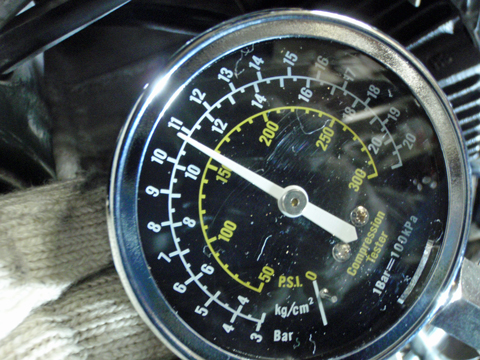

帰ってから圧縮を測る。

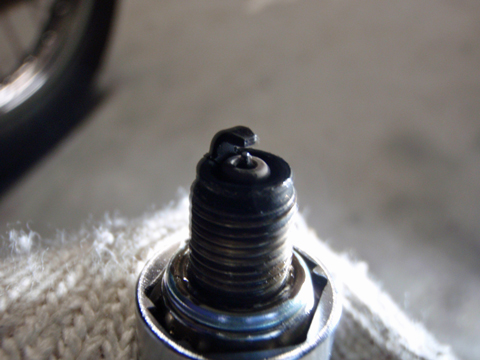

ついでにプラグもチェック。


圧力は変わらず11kgぐらい。

問題なさそうなのでレッグシールドなどを取り付けて終了。

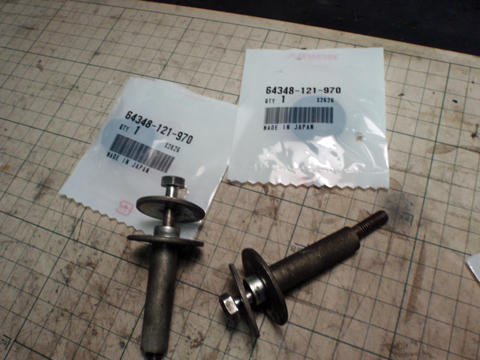

レッグシールドのゴムがなかったので取り付ける。

最後に不注意からポカをしましたが、単純なエンジンなのでマニアが多いのが頷けます。

お正月、退屈せずに済みました。(^^♪
