2012/09/11 cubメンテ その2 Rまわりなど2

2012/09/11

cubってこんな構造なんですね。
いかんせん、ガレージが狭いのでcubをどげんかせんとバイクの出し入れに
支障をきたします。
少しづつでも作業を進めます。

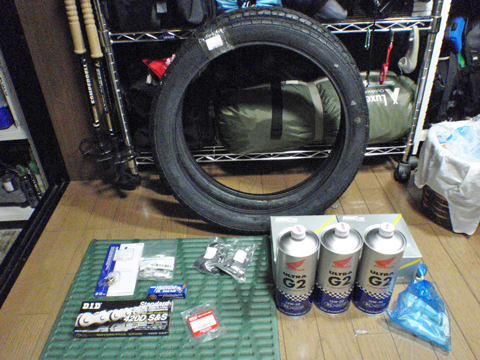

拾い出した部品がそろってきました。モノタロウは安くてはやいよ!

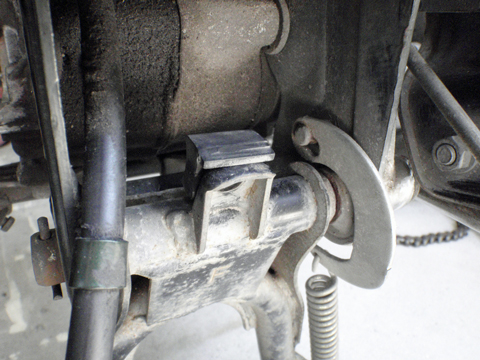

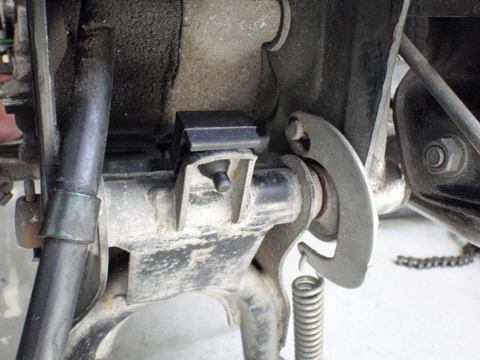

まず、忘れないうちに、センスタについてるバンパーゴムが劣化してるので交換。


コイツが無くなると、センスタから下ろした時にチェーンケースを凹ませます。

まず、Rタイヤから組み込みます。リムテープを付けてから、

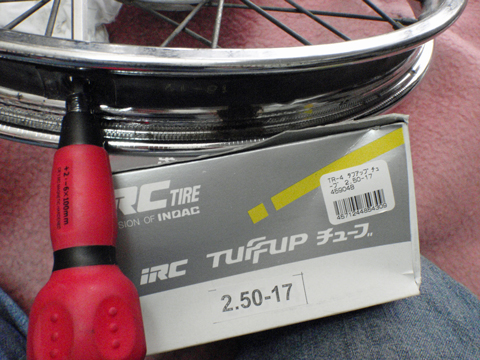

今回は奮発してタフアップチューブ。タイヤと変わらない値段です。(^_^.)


要はパンク修理材が内臓されたチューブですね。激重ですけど。

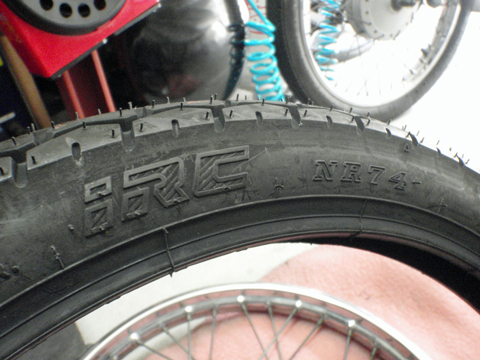

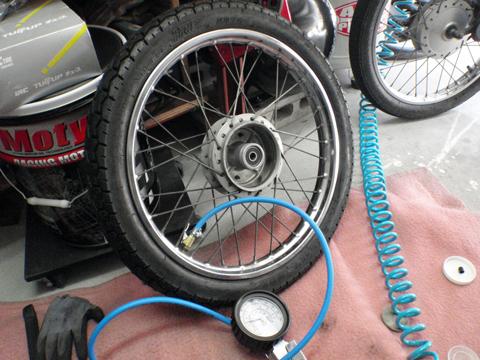

タイヤはIRC(イノウエ)のNR74 業務用耐磨耗タイヤ。4PRだけどいいのだ。

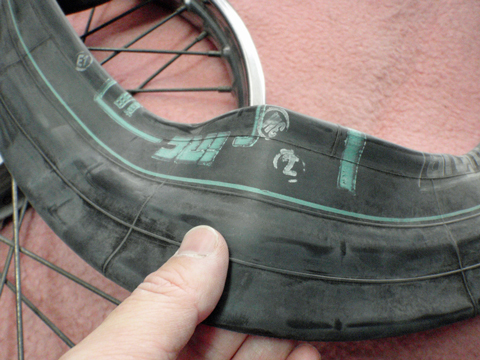

cubのくせにローテーション方向があるのだ。cubのくせに。


高めに入れてなじませます。

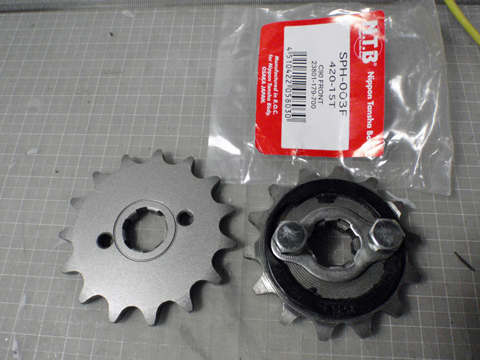

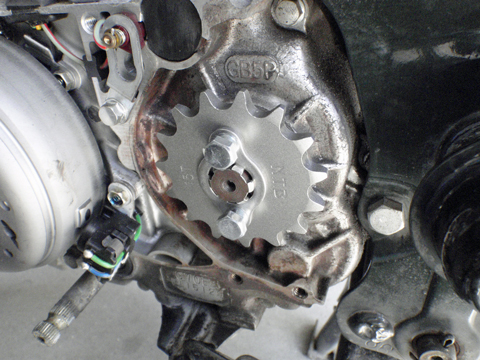

ドライブスプロケ。右が純正14T、左がcub90用の15T。
これくらいならチェーンのコマ数は変更なしでいけます。


固定プレートはそのまま流用します。cubは遠心クラッチの為、ギヤを入れても
このままでは締め付けできません。

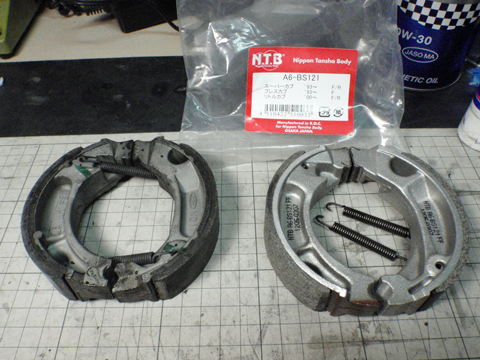

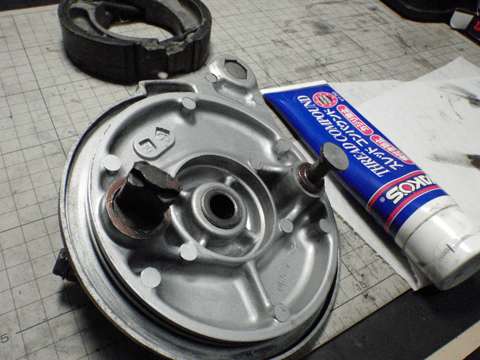

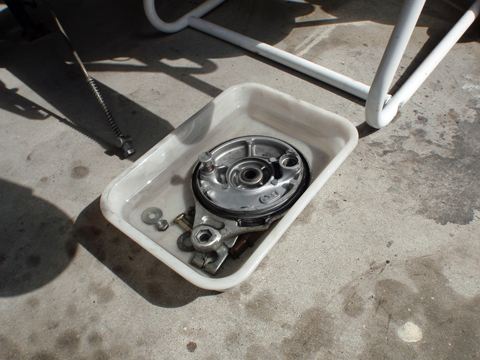

ブレーキドラムもバラして灯油風呂。


グリスアップして組み込み。


この年式はスプリングに特徴があります。

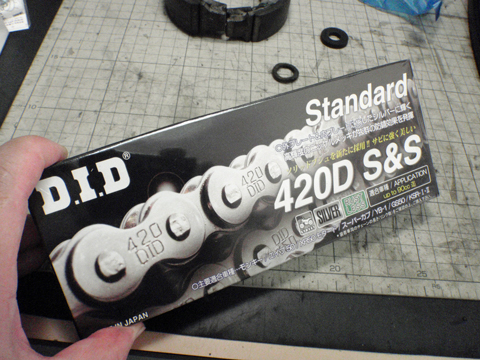

チェーンはDIDの420ノンシール。一応メッキタイプにしました。

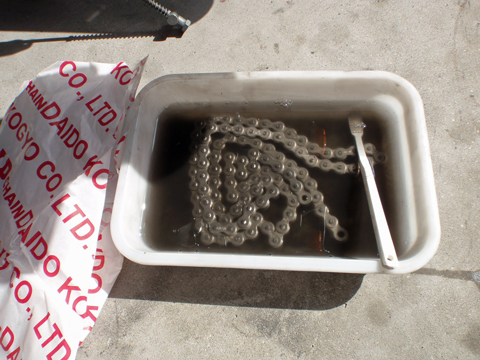

ノンシールなのでとりあえず灯油風呂へ。

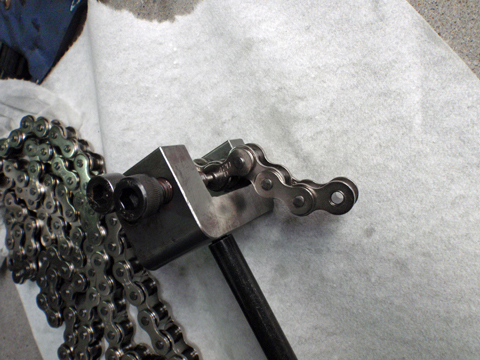

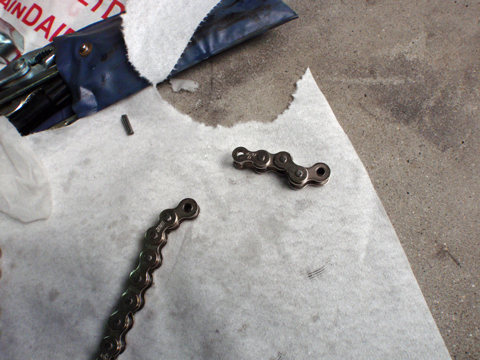

必要数は96L。100Lなので4コマカット。


カット完了。

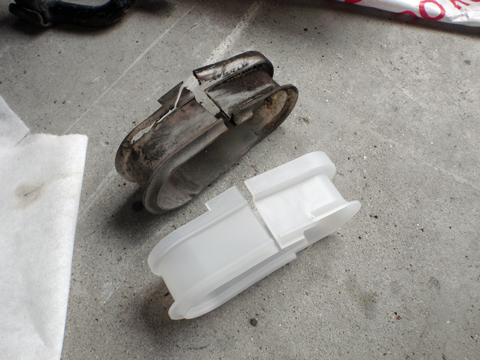

チェーンスライダー?もボロボロだったので交換。

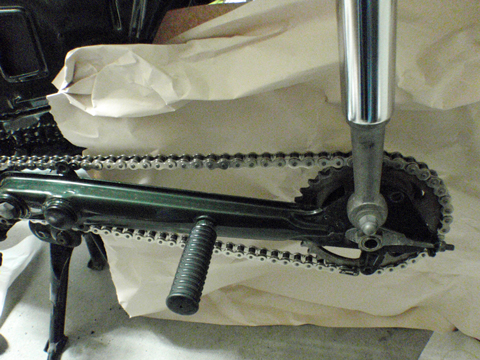

ホイールを取り付ける前にグリスアップ。

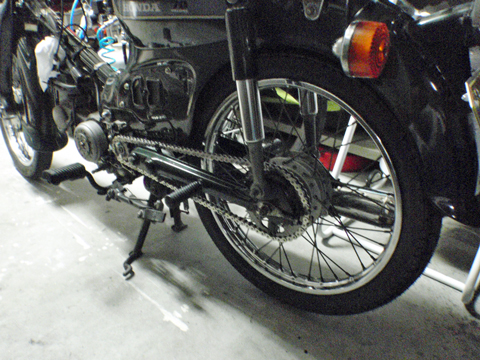

ホイールを取り付けチェーンの張り調整。

とりあえず今日はここまで。

つづく。
