2012/09/21 cub キャブO/H

2012/09/21

ガレージがガス臭いなと思ったら・・・・
キャブのオーバーフローでした。
原因として、

①ドレーンスクリューの不良
②フロートバルブの不良
③フロートバルブシート面の不良
④フロートの不良
⑤フロートとシート面のゴミ噛み

などが考えられます。

②~④はオーバーホールが必要ですが、先日来メンテやなにやらで
車体を傾けたりしてたので、タンク内のゴミを噛み込んだ可能性を疑って
何度かドレーンしたりしましたが、状況は改善されません。

諦めてパッキンやらフロートなんかを調達します。

パーツがそろうまでに時間があるので、先にバラしておくことにします。

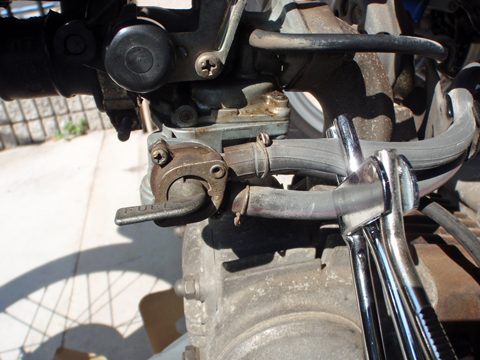

上のホースがリザーブ、下がメインです。

カブのキャブは独特で、コックと一体です。
なので、上の写真のようにどちらか一方を遮断してももう一方からガスが噴出します。
結局タンクを空にしたほうが早いのでペットボトルに一時貯めておくことにします。


ホースを抜いたらエアーを通してルートのゴミを飛ばしておきます。

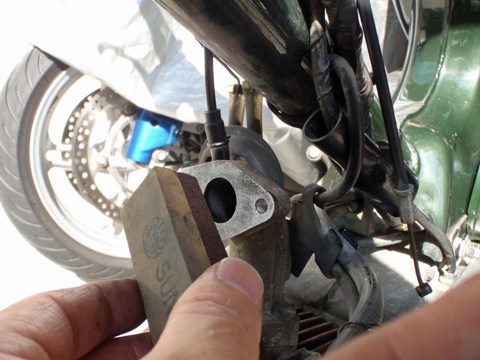

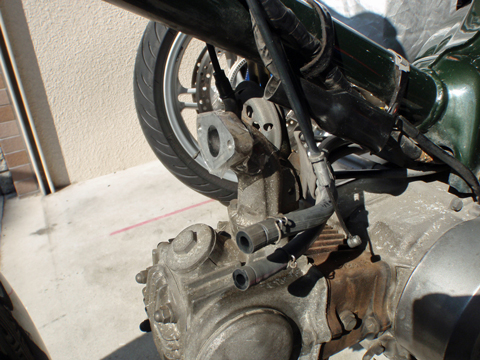

キャブを外した後、インマニのガスケットはスクレーパーでこそいでから


オイルストーンでならしておきます。

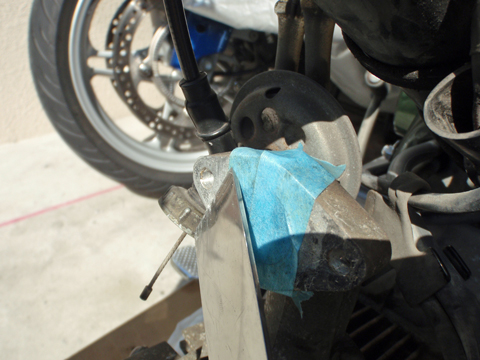

ゴミが入らぬようにテープで養生しておきます。

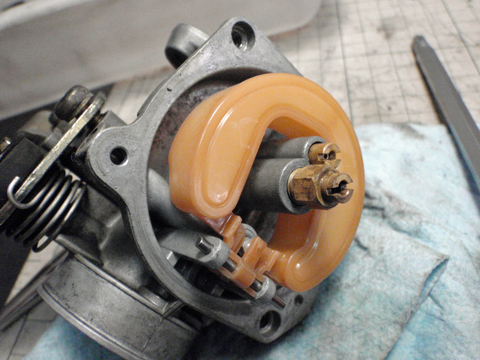

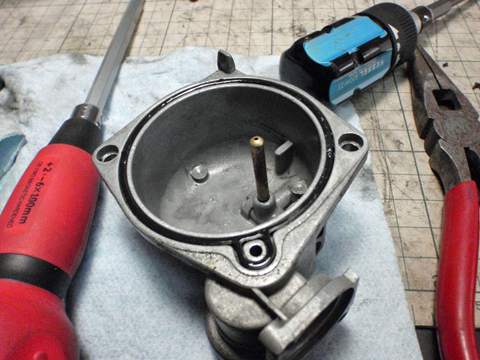

キャブを割ってみると、さすがにキレイでした。


フロートは当たり前のように変色してます。

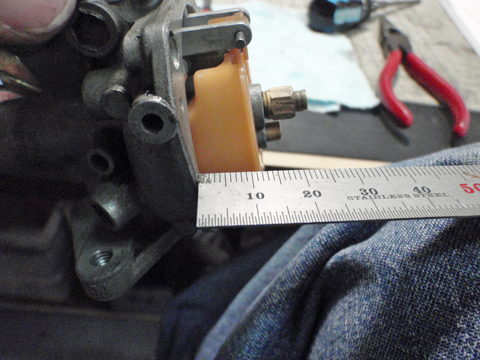

油面も規定内。


と言うか、構造上調整不可なので、大きく外れていたらフロート交換となります。


とりあえずパッキン外して灯油風呂に入っていただく。

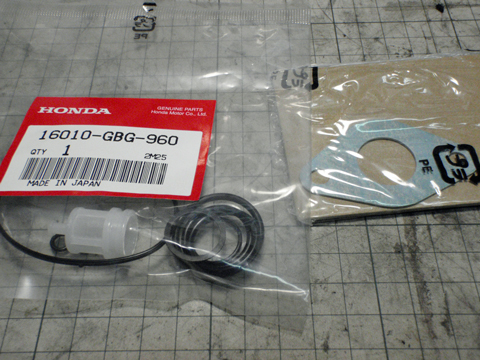

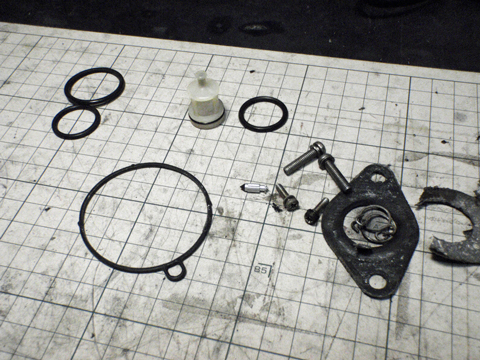

交換する部品。

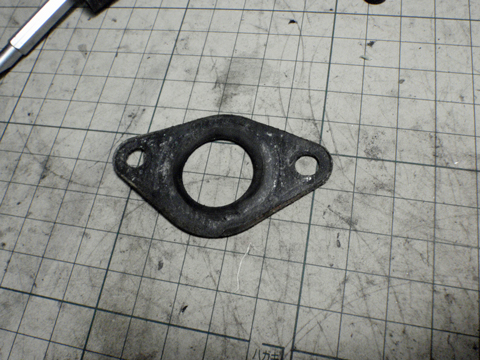

ガスケットは形取り用に保管します。

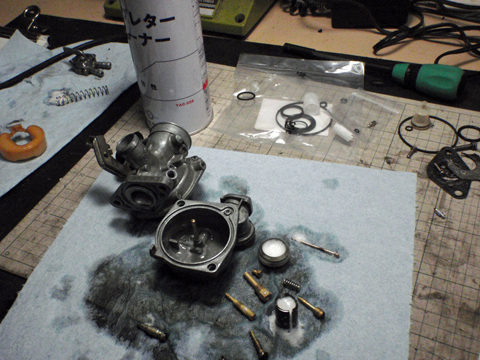

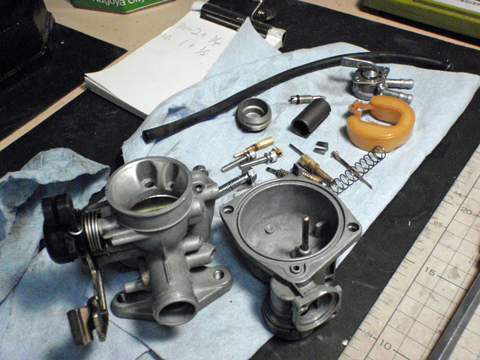

風呂上り。

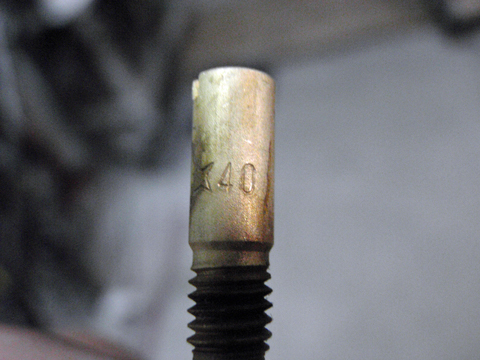

スローは#40


メインは#78

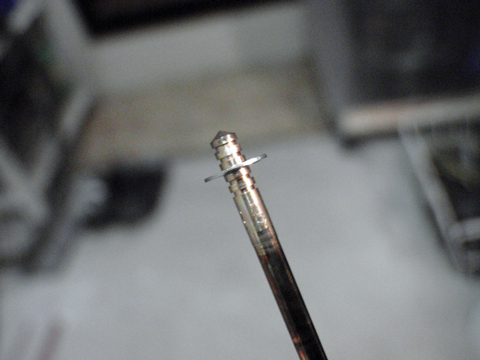

クリップ位置は3段目

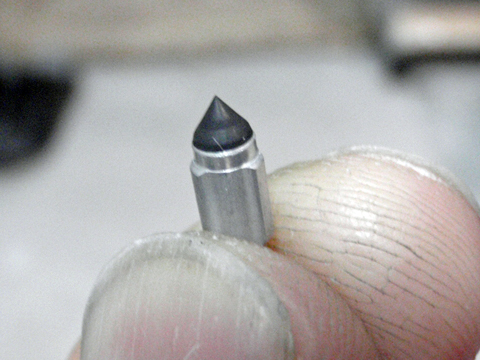

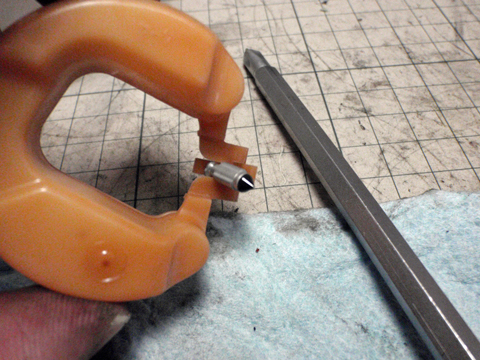

若干痛んでますね。やはりこれが原因か?


シート面は三角めん棒にピカールを付けて軽く磨く。

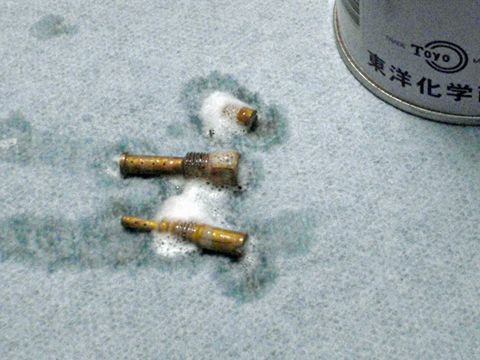

泡タイプのクリーナーでシュワシュワ。


ジェット類は特に念入りに。


パーツが来たので組立。

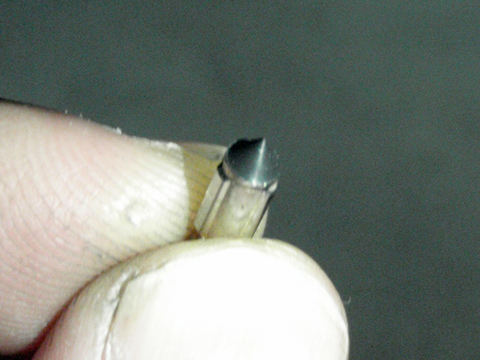

新品のフロート。たのむで。

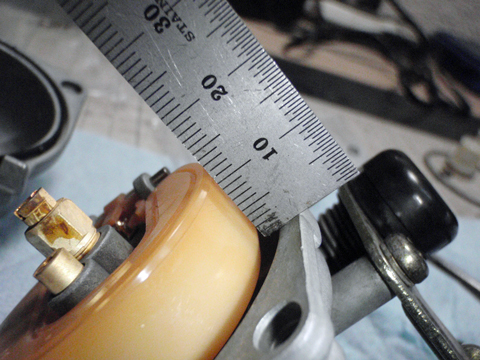

規定内。

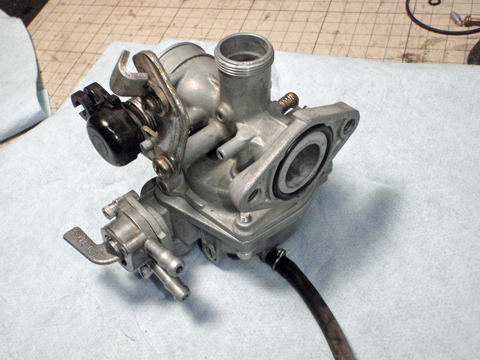

サクっと組立。シンプルな構造です。


ここのパッキンも忘れず交換。

タンクの燃料計を外して内部を見ると、サビは無いけど細かいゴミが結構あります。
特にリザーブ時に吸い込みますのでリザーブ側のホースに
念のためフィルターをかますことにします。

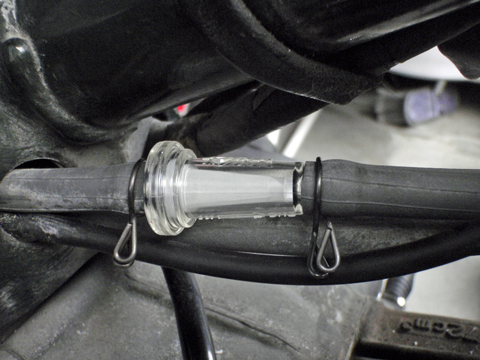

キジマのミクロフィルター。

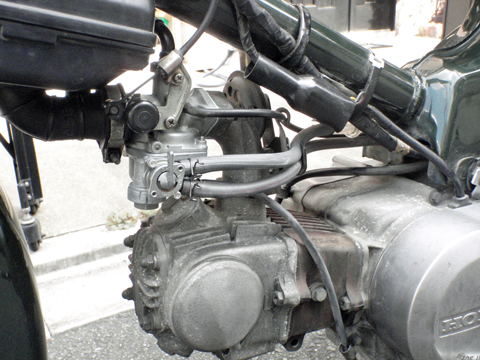

取り付け調整して試運転OK。

オーバーフローは今のところとまっていますが、暫く様子見です。(^_^.)
