2012/10/31 cub 中華タコメーター取付

2012/10/31

れーしーになった。

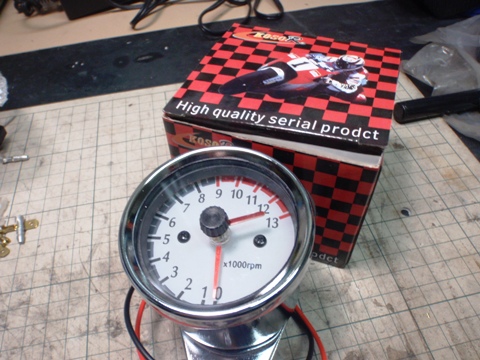

なんとなく、安かった中華メーターを手に入れましたのでcubに取り付け。


うーん、怪しげな香りがプンプンしますね。
13000も回らんし。(^_^.)

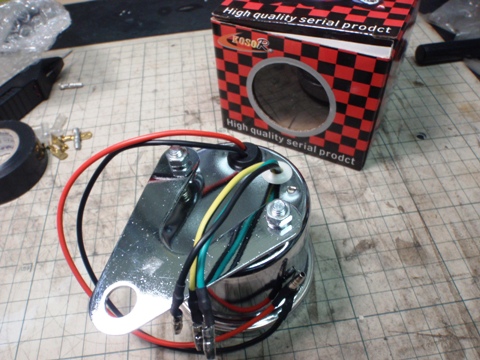

配線は5本。2本出てるのは照明用+-。3本の黒が+、緑が-、黒/黄がパルスです。

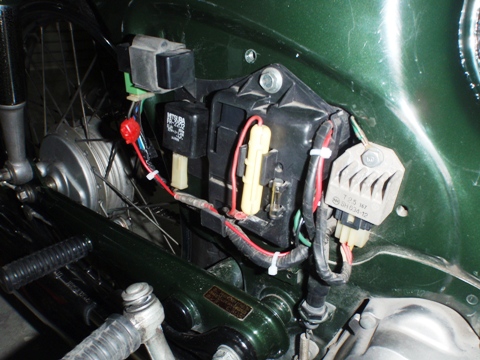

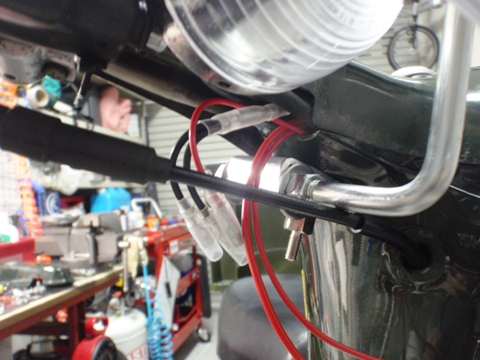

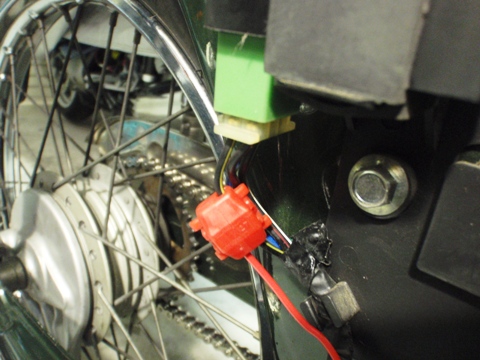

まず、パルス線はイグニッションの+、cubは触りづらいのでCDIのコネクタに割り込ませます。


黒/黄です。

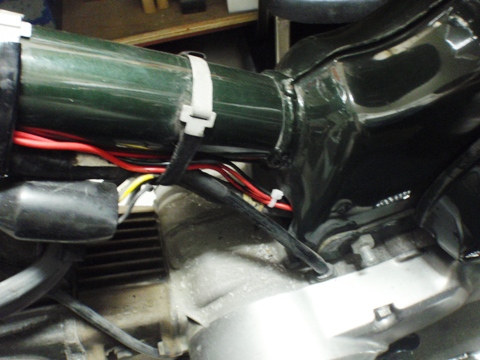

メインハーネスに沿わせてバッテリーケースまで・・・

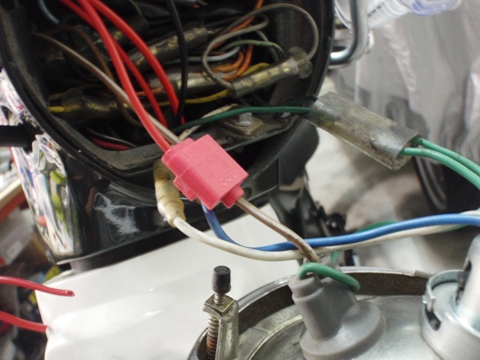

で、照明の+はポジション球の+から・・・・


・・・と、ここで2つの大きなミス。

まず、cubはライトONでポジションランプは消灯。
もう一つは致命的で、小排気量車は直の交流でしたねーーーー。
すっかり忘れていて、暫く悩みました・・・。(恥)

普通にACC電源より分岐しました。

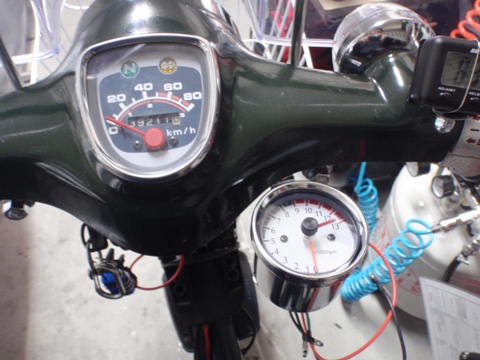

で、取付位置の仮決め。

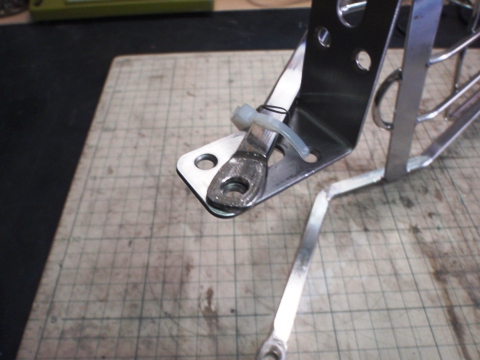

手持ちのステーで検討。こんなもんか?


位置が決まれば引っ張り出して


仮配線。

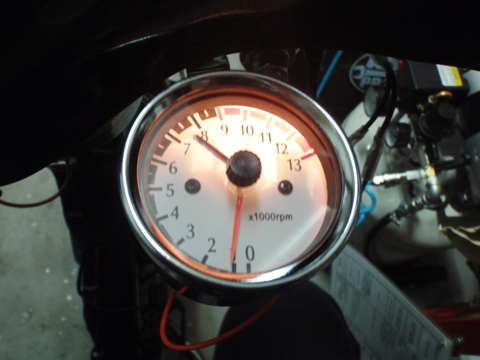

『・・・コイツ、動くぞ!』(笑)

・・・となると、一旦外して

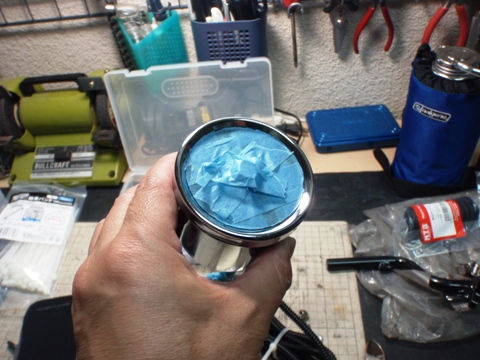

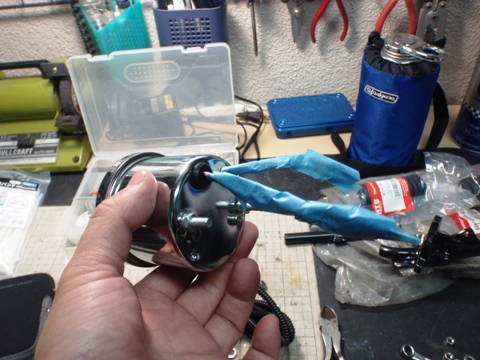

マスキング。

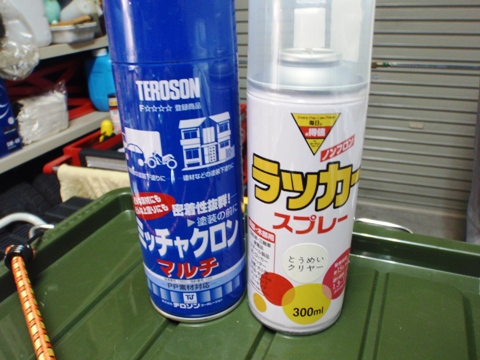

この手のモノは間違いなく錆びるのでクリアを吹いておきます。

乾きを待ってる間に

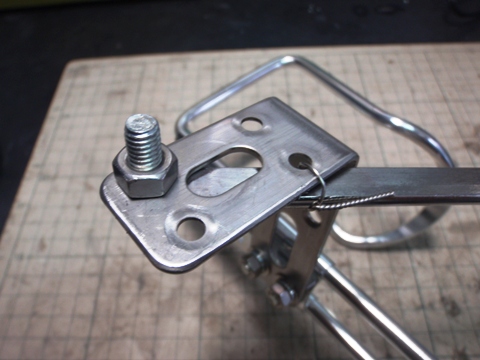

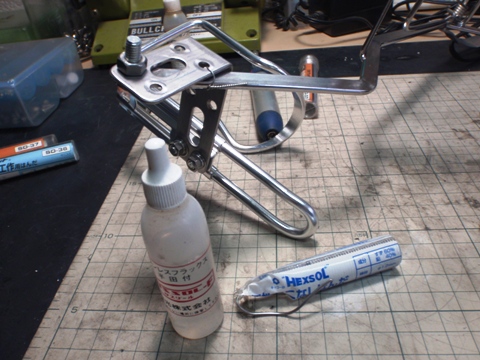

インシュロックで止めていたドリンクホルダーを

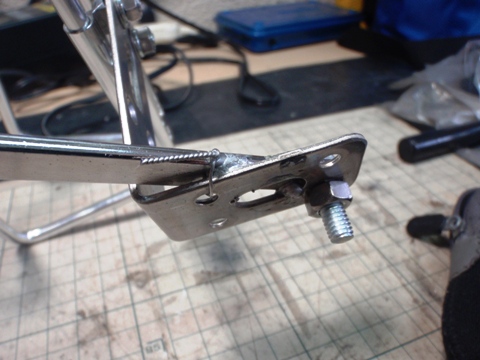

半田付け。

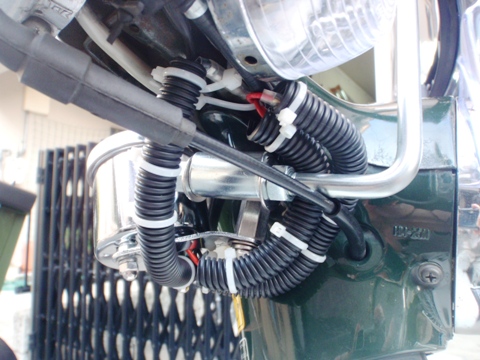

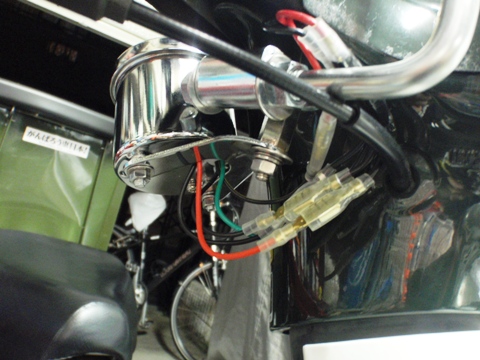

メーターが乾いたら取り付けて配線保護チューブで処理して完了。





思ったとおり、モッサリした動きです。ま、ドレスアップということで。

あ、それからなんとなしに床を見てみると・・・


ススが・・・。マフラーに穴が開いてました。(泣)
